1.表面负荷密度计算

    硅钼棒表而负荷密度是指棒的发热部表而积在使用中承担的电功率。常用公式表示:

    W一一表面负荷密度W /cm

    W二、:/F天PYi—额定功率w

    F，一一发热部表面积cm

    而负荷密度的大小与棒的使用寿命长烦成反比，在灯’温1fJl"J条1I二，棒的表1负荷密度越小，则棒的使川寿命越长。

2.规格及需用支数计算

    硅钼棒规格的选择应主要满足电炉炉少IJ功率、结构尺寸、炉1温度及温度场分布等方而的要求，选用时注意功率il"i及接线方式。规格确定后，硅钼棒需要支数用阿列公J弋计算:

    P—每支棒承载负荷功率数W

    P,=F*W F每支棒发热部表面积cm

    W—在计算该炉温下发热部分允许的负荷密度W/crn

    N=P/P, N需用支数支

    P炉用功率W

3.炉膛温度、负荷密度、棒体表面温度关系

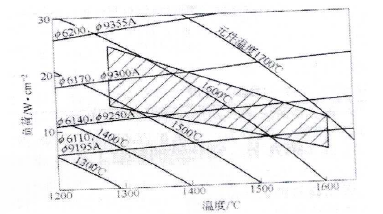

    根据原件所消耗的最大功率，应尽最不超过图2所示负荷密度的数值，并应控制在图中阴影部分之内。常用硅钼棒表面负荷密度一一一温度范围见图2。

    图2常用硅相棒表面负荷密度一温度范围

    目前常用焙烧炉所用硅钼棒，在表面额定使用温度时的不同炉温下，棒体所允许的最大表面负荷密度参考值见表5a

棒体表面温度℃允许最大负荷密度W /c:m2炉膛温度T。
